BMC模塑料團(tuán)狀模塑料具有優(yōu)良的電氣性能，機(jī)械性能，耐熱性，耐化學(xué)腐蝕性，又適應(yīng)各種成型工藝，即可滿足各種產(chǎn)品對性能的要求，因此越來越受到廣大用戶的喜愛。

    團(tuán)狀模塑料(BMC模塑料)是一種熱固性塑料，其中混合了各種惰性填料、纖維增強(qiáng)材料、催化劑、穩(wěn)定劑和顏料，形成一種用于壓塑或注塑的膠粘“油灰狀”復(fù)合材料。團(tuán)狀模塑料(BMC模塑料)通過短纖維進(jìn)行高度填充和增強(qiáng)，玻璃纖維增強(qiáng)材料占10%至30%，長度通常在1/32英寸至1/2英寸(12.5mm)之間。

    根據(jù)不同的最終應(yīng)用領(lǐng)域，配制的復(fù)合材料可精確控制尺寸，阻燃性和抗電痕性良好，具有很高的介電強(qiáng)度、耐腐蝕性和耐污性，機(jī)械性能卓越，收縮性低且色澤穩(wěn)定。團(tuán)狀模塑料(BMC模塑料)的流動(dòng)特性和絕緣及阻燃性極好，對于細(xì)節(jié)和尺寸要求精確的各種應(yīng)用非常適用。材料有75種顏色可供選擇，能抵受粉劑噴涂或水性涂料。

    性質(zhì)：

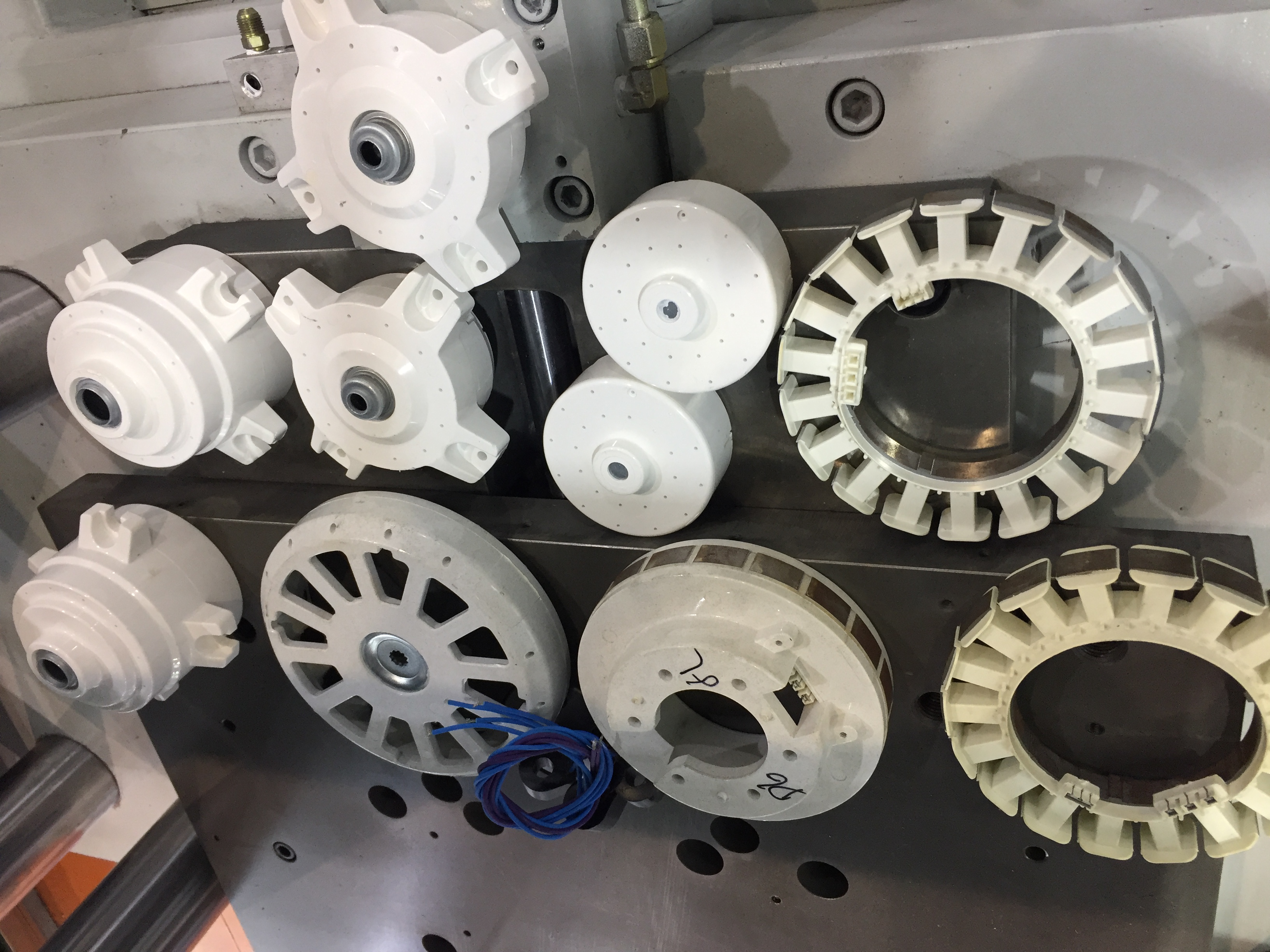

    短切玻璃纖維與不飽和聚酯漿料混合而成的團(tuán)狀預(yù)浸料。適于采用模壓、傳遞模塑、注塑成型等工藝成型，制得的制品機(jī)械性能良好、尺寸穩(wěn)定性高、表面光潔度好，耐水、耐油、耐蝕性優(yōu)良，耐熱，電性能優(yōu)良，尤其是耐電弧性可達(dá)到190s左右。

    1、一般性能：BMC模塑料(DMC)的比重較大，在1.3-2.1之間;制品外觀光亮，手感好，有硬而厚重的感覺;用火加熱會產(chǎn)生很多油煙，并有苯乙烯氣味；某些品種的BMC模塑料(DMC)難燃，但某些品種又極易燃燒，燃燒后留下無機(jī)物質(zhì)。

    2、尺寸穩(wěn)定性：BMC模塑料(DMC)的線膨脹系數(shù)是(1.3-3.5)×10-5K-1，比一般的熱塑性塑料小，因而使得BMC模塑料(DMC)具有很高的尺寸穩(wěn)定性和尺寸精度。溫度對BMC模塑料(DMC)的尺寸穩(wěn)定性影響很小，但濕度的影響則較嚴(yán)重，BMC模塑料吸濕后會膨脹。BMC模塑料(DMC)的線膨脹系數(shù)和鋼、鋁的很接近，因此可以和其進(jìn)行復(fù)合。

    3、機(jī)械強(qiáng)度：BMC模塑料(DMC)的拉伸、彎曲、沖擊強(qiáng)度等性能高于熱塑性塑料，抗蠕變也比熱塑性塑料好。

    4、耐水和溶劑性：BMC模塑料(DMC)對水、乙醇、脂肪烴、油脂、油具有良好的耐腐蝕性，但是不耐酮、氯碳?xì)浠衔?、芳香烴、酸堿等。BMC模塑料(DMC)吸水率低，浸泡一天后絕緣性能仍然很好。

    5、耐熱性：BMC模塑料(DMC)的耐熱性比一般工程塑料都要好，熱變形溫度HDT為200-280℃，可長期在130℃溫度下使用。

    6、耐老化性：BMC模塑料(DMC)的耐老化性能很好，在室內(nèi)可用15-20年，戶外暴曬10年后其強(qiáng)度保持率在60%以上。

    7、電性能：BMC模塑料(DMC)的耐電弧性最突出，可以達(dá)到190秒左右。

    8、低臭氣性：BMC模塑料(DMC)采用的苯乙烯交聯(lián)劑在固化后仍會有0.1%的殘留，加熱時(shí)會發(fā)出臭味。因此用于食品器具(如微波爐餐具)的BMC模塑料(DMC)應(yīng)選用無殘留苯乙烯單體型的UP樹脂。
